Disabling DTP Modes

DTP (Dynamic Trunking Protocol), adalah protokol proprietary dari Cisco untuk membuat link trunk antara 2 switch secara otomatis.
Setting default DTP di switch Cisco adalah enable. Jika 2 port yang terhubung dikonfigurasi dengan mode dynamic, dan salah satunya disetting dengan dynamic desirable, maka kedua switch akan menegosiasikan link trunk yang dimulai oleh switch dengan mode dynamic desirable. Defaultnya enkapsulasi yang digunakan adalah ISL, baru pilihan kedua 802.1q.

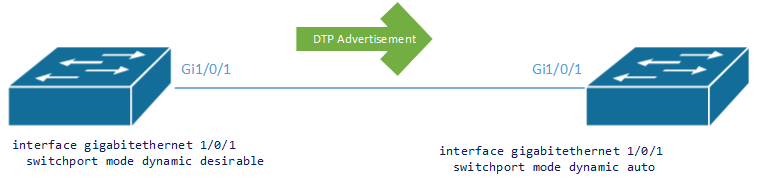

DTP Advertisement

Isi dari paket advertisement DTP adalah informasi VTP, DTP type dan status interface dari masing-masing switch.
Paket DTP ini dipertukarkan melalui native vlan, yang mana defaultnya adalah vlan 1. Pada ISL, vlan native ini di tag dan pada enkapsulasi 802.1q, vlan native tidak di tag.
DTP Mode pada switch Cisco, ada versi CatOS dan versi IOS. Perbandingannya sebagai berikut:

on = mode trunk
auto = dynamic auto
desirable = dynamic desirable
nonegotiate = mode nonegotiate
off = no switchport mode trunk

Disable DTP

Cara mendisable DTP bisa dengan menjadikan interface itu access port, atau trunk port.

Namun menjadikan interface menjadi access port atau trunk port itu tidak serta-merta mendisable DTP, DTP tetap on walau sudah di hardcoded di config. Untuk benar-benar menonaktifkan DTP, gunakan command:

Command ini diletakkan di interface dan mencegah paket-paket DTP dikirimkan dari interface sehingga negosiasi trunk dinonaktifkan.
